Prodotti / Distribuzione elettrica /

Cod. Rexel
TEXMLCS02B2S11
Cod. Produttore
XMLCS02B2S11
Cod. EAN
3389110472196

Informazioni di prodotto

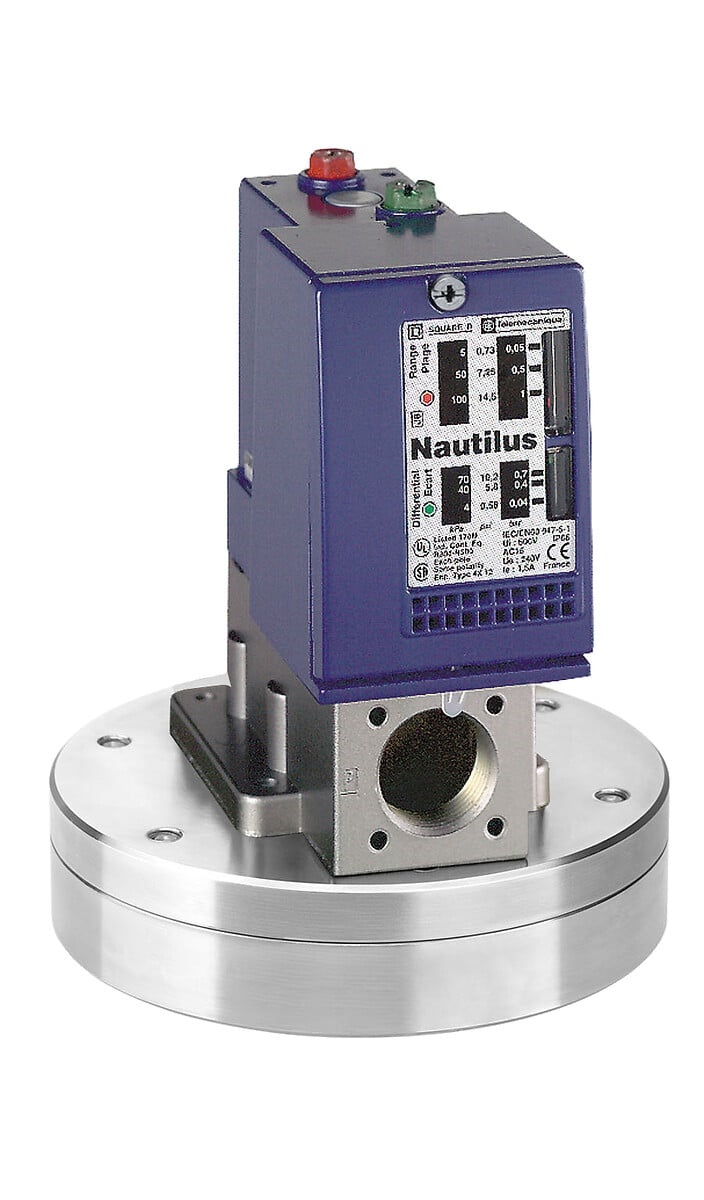

Pressostato XMLC - 2.5 bar - Differenziale regolabile - 2 soglie - 2 C/O

Documentazione tecnica

Il pressostato a 2,5bar fa parte della gamma XML, un'offerta di sensori elettromeccanici a pressione e a vuoto. I selettori hanno un differenziale regolabile e sono progettati per la regolazione tra due soglie. La funzione degi pressostati è il controllo o la regolazione dei livelli di pressione nei sistemi idraulici. Trasformano il cambiamento di pressione in un segnale elettrico digitale una volta raggiunti i punti di commutazione predefiniti. Il pressostato ha una sovrapressione della scala di impostazione di 30bar (435psi) e un intervallo regolabile di punti di commutazione, o pressione in aumento, da 0,3bar a 2,5bar (da 4,35psi a 36,25psi). Grazie alla tecnologia elettromeccanica, il prodotto è affidabile e di semplice utilizzo. Include due contatti a scatto C/O a singolo polo, simultanei. Presenta un attuatore di pressione a diaframma. Il pressostato è dotato di un involucro in lega di zinco, un connettore per fluidi femmina G 1/4 e un ingresso filettato per passacavo Pg 13. Collegamento elettrico con morsetti a vite. È adatto al controllo degli oli idraulici, dell'acqua dolce e dell'aria, fino a +160°C. È conforme alle certificazioni UL, CSA, EAC e alle norme CE, IEC/EN 60947-5-1, UL 508, CSA C22-2 no. 14. Sono disponibili accessori dedicati, da ordinare separatamente, per facilitare l'impostazione o la protezione del sensore. Manopola di regolazione zigrinata, piastra di fissaggio, coperchio di protezione sigillabile con piombo, guarnizioni di tenuta, ecc. Il selettore funziona in tutte le posizioni. La gamma XML offre un alto livello di affidabilità e qualità, lunga durata e disponibilità in tutto il mondo.

esecuzione del collegamento elettrico

raccordo a vite

impostazione iniziale

300 hPa 2500 hPa

impostazione finale

200 hPa 2320 hPa

max. pressione d’esercizio

30000 hPa

numero di contatti ausiliari, invertitori

2

pressione di disattivazione

0.2 bar 2.32 bar

tensione d’esercizio nominale Ue per AC 50 Hz

120 V 240 V

tensione d’esercizio nominale Ue per AC 60 Hz

120 V 240 V

tensione d’esercizio nominale Ue per DC

250 V 250 V

pressione di scoppio

67.5 bar

pressione di attivazione

0.3 bar 2.5 bar

adatto come regolatore a 2 punti

adatto come limitatore

adatto come dispositivo di sorveglianza

max. pressione di prova

37.5 bar

larghezza

46

profondità

85

altezza

113

pressione di lavoro massima

2500
