Prodotti /

Cod. Rexel
TE9007AO1
Cod. Produttore
9007AO1
Cod. EAN
0785901759034

Informazioni di prodotto

INTERRUTTORE A SCATTO 600VCA 15 AMP

Documentazione tecnica

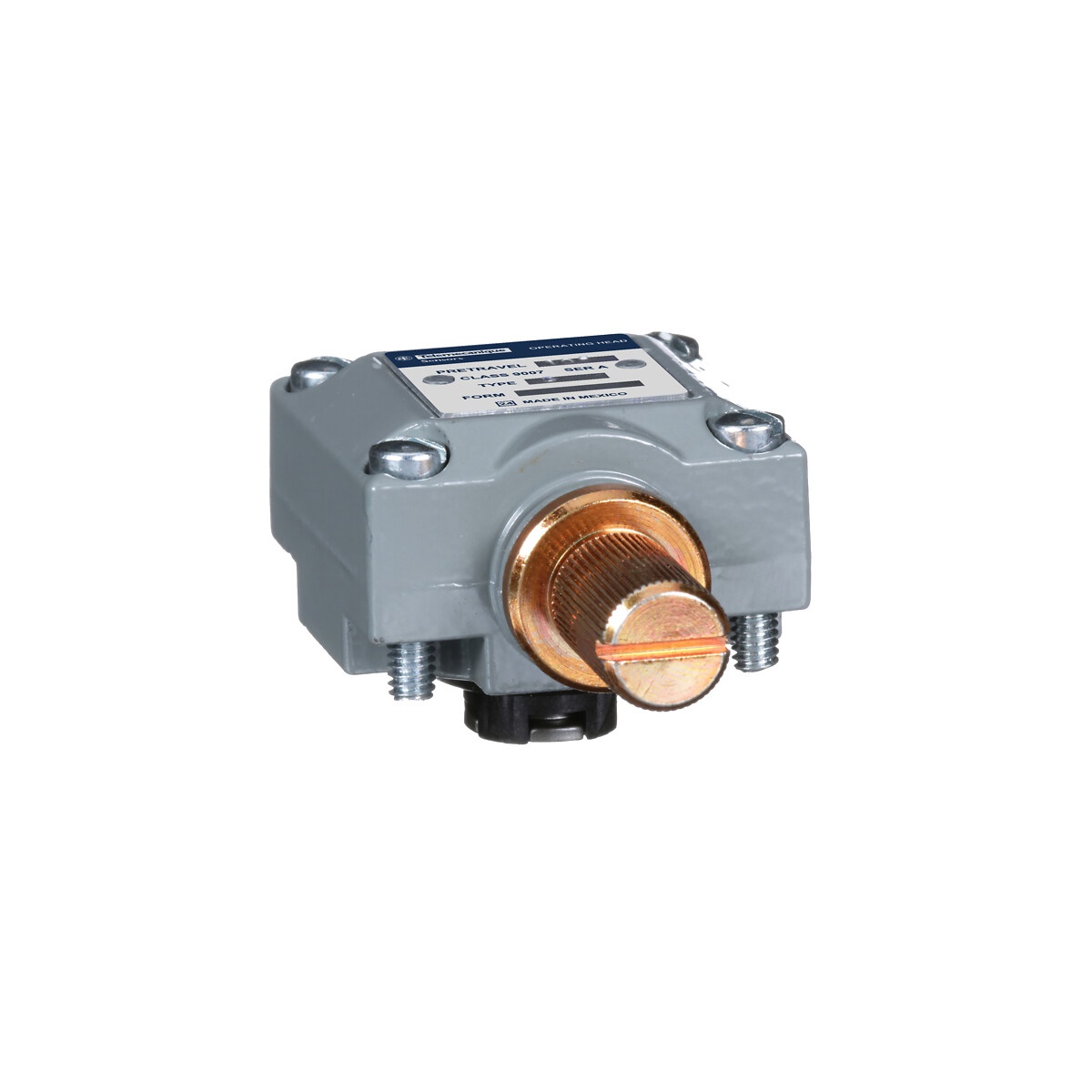

Il prodotto fa parte della gamma di finecorsa Nema, un'offerta di finecorsa in metallo per l'uso gravoso. Il finecorsa è un dispositivo che converte un movimento meccanico in un segnale elettrico di controllo. Presenta contatti a scatto, 1 normalmente chiusi + 1 normalmente aperti, SPDT-DB (singolo polo doppio contatto, doppia interruzione), formato Z. L'operatore del pistone a leva con ritorno a molla in plastica supporta l'avvicinamento verticale, 1 direzione e l'azionamento del commutatore tramite camma a 30°. È dotato di 6 morsetti a vite per il collegamento elettrico. È un selettore di sicurezza con una corrente di funzionamento nominale di 5A a 600V AC, 6A a 480V AC, 10A a 240V AC, 15A a 120V AC, 0,1A a 250V DC, 0,25A a 125V DC. È un prodotto classificato IP20 e NEMA 1. Il finecorsa NEMA ha un corpo fisso in metallo. Dimensioni: 21,08mm (larghezza) x 26,16mm (profondità) x 63,5mm (altezza); peso 0,05kg. Il prodotto è certificato UL e CSA. È conforme alle norme UL 508, NEMA 250 e C22-2-14. In conformità con gli standard statunitensi e internazionali, i finecorsa della serie 9007 sono in grado di resistere all'impatto dell'industria pesante. Si tratta di una gamma completa di selettori finecorsa accoppiati e affidabili, costruiti con una qualità senza precedenti.

grado di protezione (IP)

IP20

corrente d’esercizio nominale Ie per AC-15, 125 V

15 A

lunghezza del sensore

26.1 mm

numero di contatti di chiusura

1

corrente d’esercizio nominale Ie per DC-13, 230 V

0.2 A

altezza del sensore

63.5 mm

forma della scatola

blocco

numero di contatti di riposo

1

materiale della scatola

metallo

larghezza del sensore

21.082 mm

corrente d’esercizio nominale Ie per AC-15, 230 V

10 A

esecuzione dell’elemento di azionamento

pulsante a bottone

corrente d’esercizio nominale Ie per DC-13, 125 V

0.5 A

temperatura ambiente durante il funzionamento

-28 °C

funzione di commutazione

organo di comando a scatto rapido

Serie

Nema_Limit_Switches
