Descrizione del prodotto

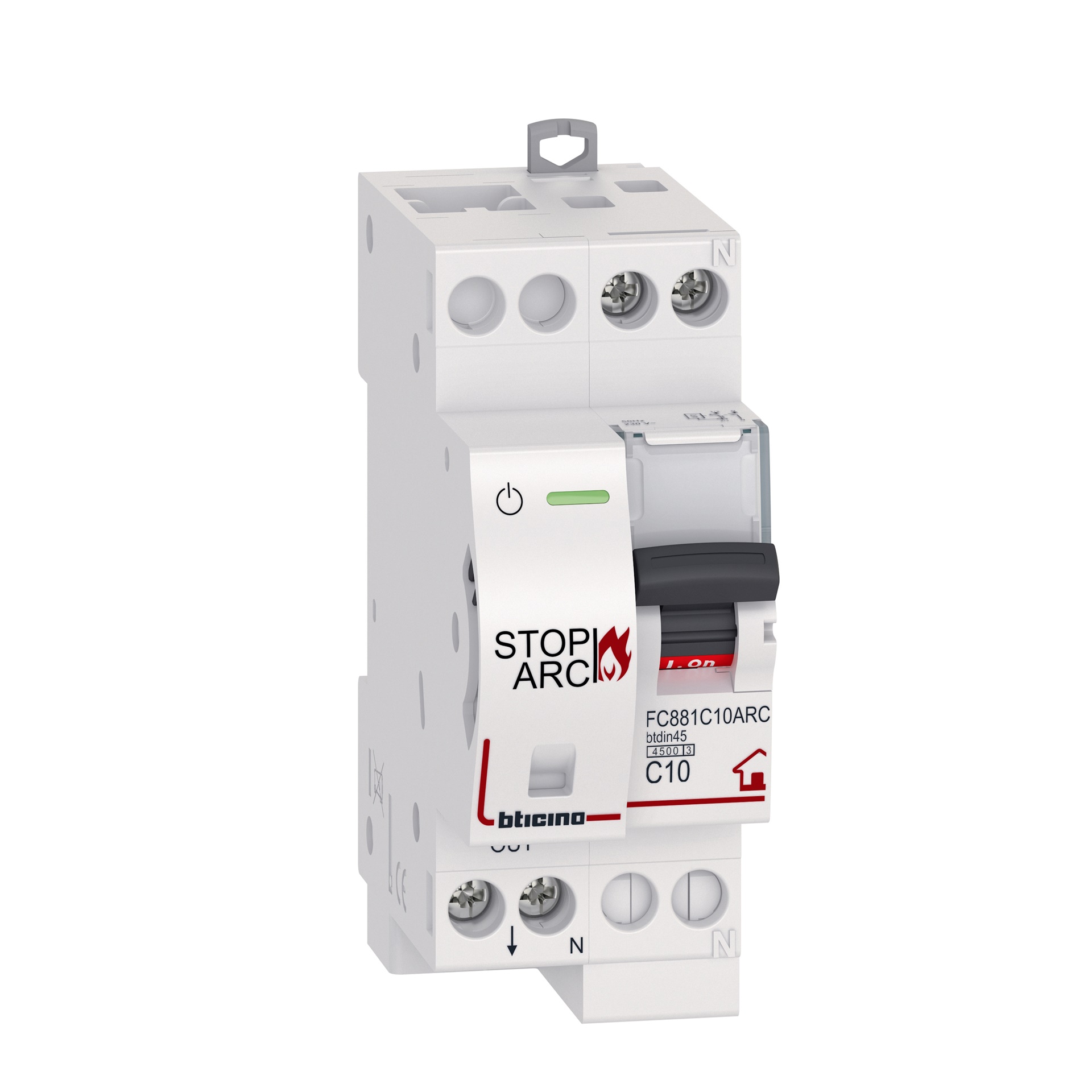

Il BTDIN STOP ARC con interruttore magnetotermico è un dispositivo avanzato di rilevazione guasti dotato di interruttore magnetotermico e indicatore di posizione contatto per controllo. Progettato per ridurre il rischio di incendio nel circuito elettrico, garantisce protezione contro corto circuito e sovraccarico, assicurando anche l’isolamento dei circuiti elettrici. Il dispositivo integra la tecnologia di limitazione dell’arco elettrico, con contatto neutro che chiude prima ed apre dopo la fase di contatto, offrendo isolamento sia al circuito di fase che a quello neutro.
Caratterizzato da due poli (1 polo protetto e 1 polo neutro), ha una larghezza di 2 moduli (36 mm) e correnti nominali di 10 A con curva magnetica di intervento C, adatta a tensioni di 230 V~ e frequenza di 50 Hz. Il potere di interruzione è di 4500 A a 230 V~, conforme alle normative IEC/EN 60898-1 e IEC/EN 62606, con protezione da guasto d’arco parallelo, in serie e verso terra.
Il dispositivo presenta morsetti protetti da contatto diretto IP20 con sgancio e viti imperdibili, progettati per facilitare l’installazione su rotaia DIN 35 o simmetrica EN 60.715, con possibilità di montaggio in diverse posizioni (verticale, orizzontale, capovolta e laterale). La maniglia ergonomica a due posizioni offre una chiara visualizzazione dello stato dei contatti e del guasto d’arco tramite indicatori luminosi e meccanici.
Realizzato con materiali plastici resistenti al calore e al fuoco (poliammide e P.B.T.), il BTDIN STOP ARC assicura elevata affidabilità anche in ambienti con temperature da -25°C a +40°C e immagazzinamento fino a +70°C. Il dispositivo è conforme alle direttive europee RoHS, con materiali plastici senza alogeni e marcatura ISO.
La compatibilità elettromagnetica è garantita, evitando interferenze con segnali PLC, e il dispositivo è dotato di un sistema di auto-test continuo con segnalazione LED per anomalie di funzionamento. È possibile integrare ausiliari di segnalazione e controllo, con opzioni di bloccaggio tramite lucchetto.
In sintesi, il BTDIN STOP ARC è una soluzione completa per la protezione e il controllo dei circuiti elettrici, con particolare attenzione alla sicurezza contro i guasti d’arco e al rispetto delle normative internazionali più rigorose.
Paese di produzione: Francia Descrizione del produttore: BTDIN STOP ARC - dispositivo di rilevamento arco elettrico associato ad interruttore magnetotermico 1P+N con corrente nominale di 10A, tensione 230/240Vac, potere d\'interruzione 6kA, curva C
