Descrizione del prodotto

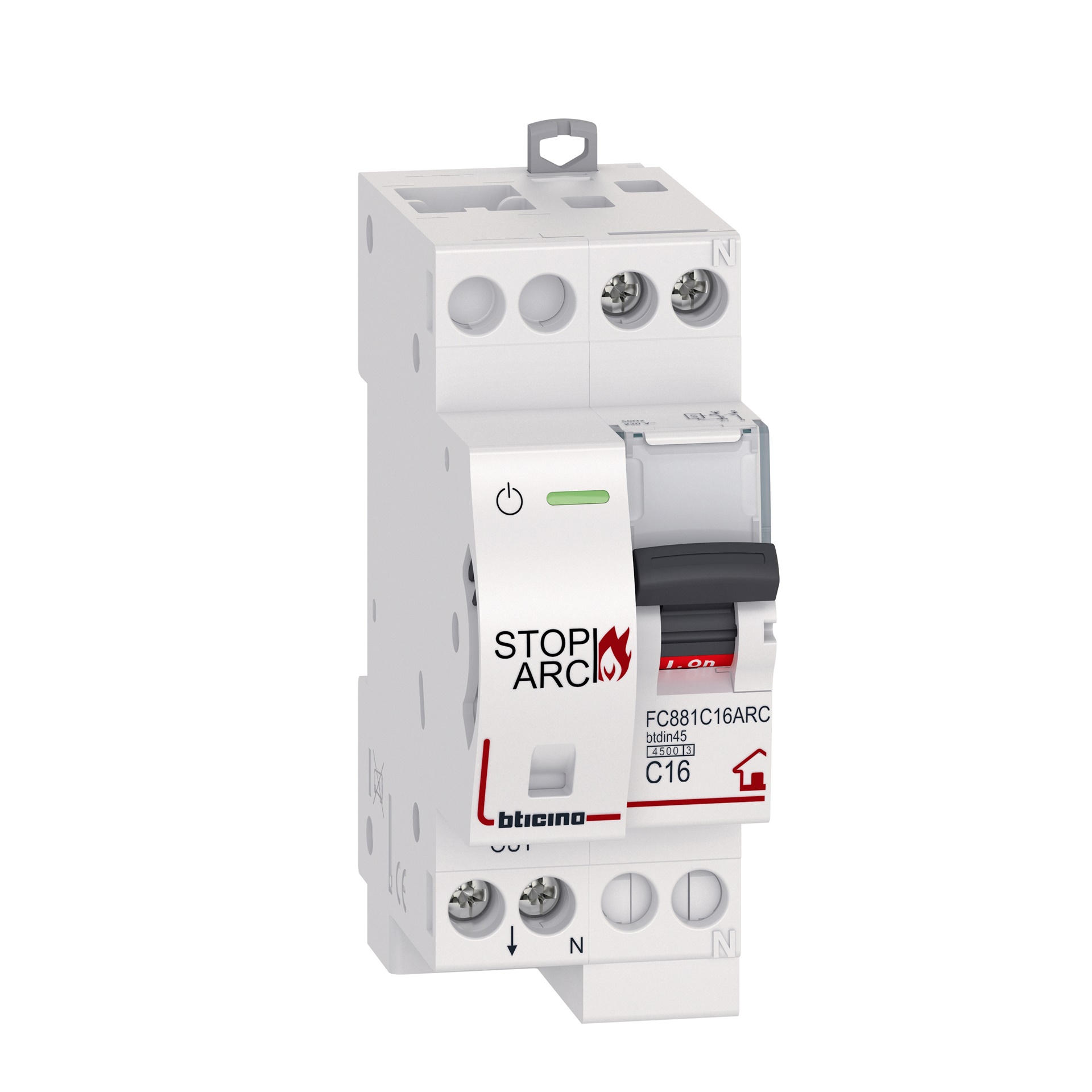

Dispositivo di rilevazione guasti con interruttore magnetotermico integrato, progettato per la protezione e il controllo dei circuiti elettrici, con particolare attenzione alla riduzione del rischio di incendio causato da guasti d’arco elettrico. Il BTDIN STOP ARC è dotato di un polo di fase che fornisce protezione e isolamento e di un polo neutro che garantisce l’isolamento del circuito neutro, con chiusura del contatto neutro prima e apertura dopo la fase di contatto.
Questo dispositivo a 2 poli (1 polo protetto + 1 polo neutro) ha una corrente nominale di 16 A con curva di intervento C e un potere d’interruzione di 4500 A a 230 V AC, conforme alle normative IEC/EN 60898-1 e IEC/EN 62606. Il dispositivo è dotato di indicatori luminosi e meccanici per la visualizzazione dello stato dei contatti e del guasto d’arco, con funzione di autotest continuo che segnala eventuali anomalie di funzionamento tramite LED.
Il montaggio è previsto su rotaia DIN 35 o EN 60.715, con morsetti protetti da contatto diretto (IP20) e viti imperdibili, compatibili con cavi di rame rigido o flessibile fino a 16 mm². La maniglia ergonomica a due posizioni consente un’agevole azionamento manuale, con marcature chiare per lo stato ON/OFF. È possibile sigillare il dispositivo in posizione chiusa o aperta e bloccarlo con lucchetto.
Il BTDIN STOP ARC garantisce elevati standard di sicurezza grazie alla protezione da guasto d’arco parallelo, in serie e verso terra, riducendo il rischio di incendi elettrici. I materiali plastici utilizzati sono resistenti al calore e al fuoco, con classificazione V2 secondo UL94 e test di incandescenza a 960°C. Il dispositivo è progettato per funzionare in ambienti con temperature da -25°C a +40°C e resiste a vibrazioni e stress meccanici secondo le normative di riferimento.
La compatibilità elettromagnetica è assicurata, evitando interferenze con segnali PLC, e il prodotto è conforme alle direttive europee RoHS per la riduzione di sostanze pericolose. Accessori di cablaggio e ausiliari di segnalazione e controllo sono disponibili per personalizzare l’installazione.
In sintesi, il BTDIN STOP ARC con interruttore magnetotermico è una soluzione affidabile e avanzata per la protezione dei circuiti elettrici, combinando sicurezza contro sovraccarichi, cortocircuiti e guasti d’arco, con facilità di installazione e monitoraggio dello stato operativo.
Paese di produzione: Francia Descrizione del produttore: BTDIN STOP ARC - dispositivo di rilevamento arco elettrico associato ad interruttore magnetotermico 1P+N con corrente nominale di 16A, tensione 230/240Vac, potere d\'interruzione 6kA, curva C
