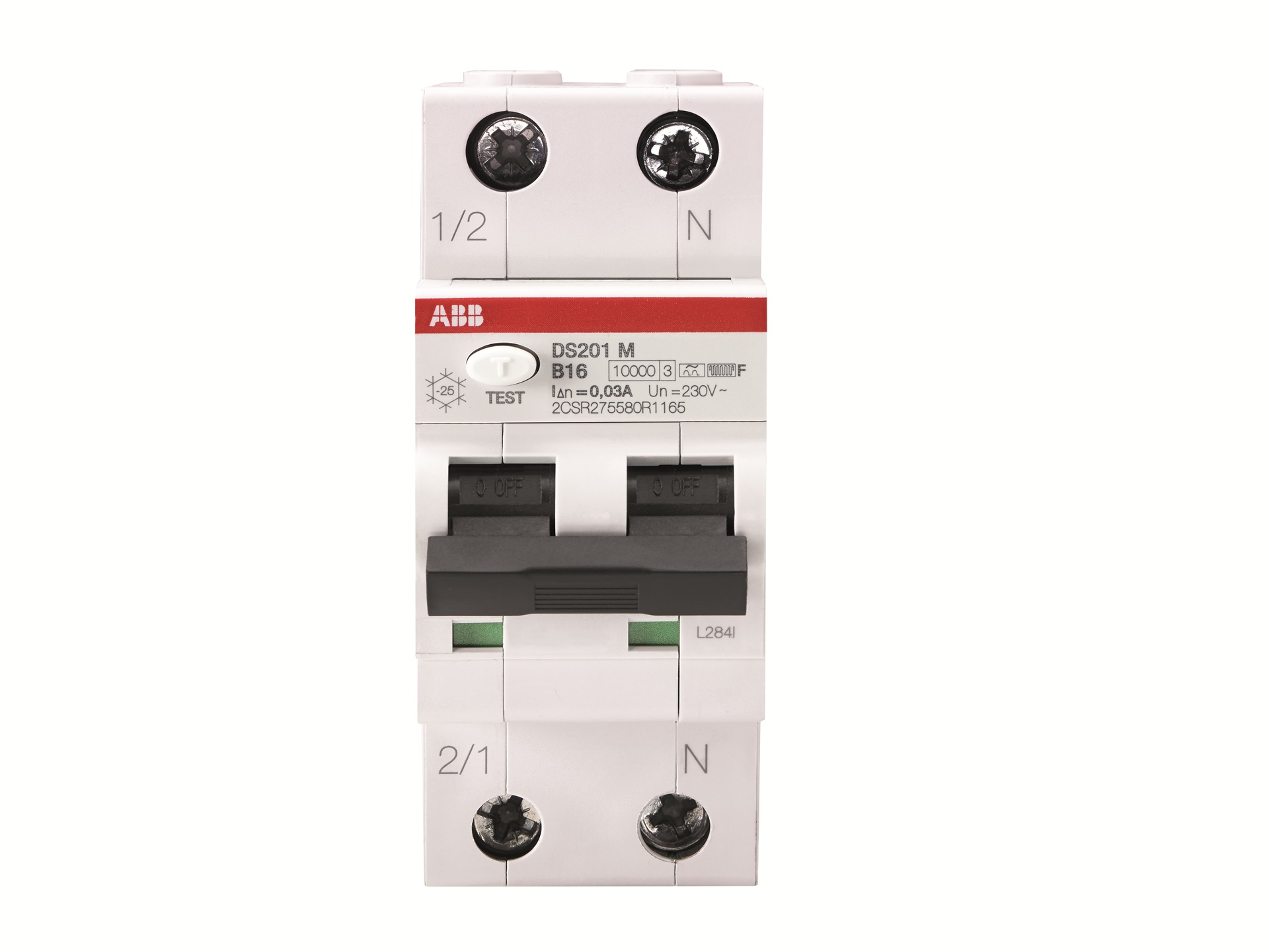

Interruttore differenziale magnetotermico DS201 M 1P+N 16A 30mA Tipo F protezione inverter

ABB SpA: componenti elettrici online a prezzi scontati | Rexel ABB
Cod. Rexel ELDS201MB16F30
Cod. Produttore DS201MB16F30
Cod. EAN 8012542595717
Interruttore differenziale magnetotermico DS201 M 1P+N 16A 30mA Tipo F protezione inverter

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Tipo: 1P+N RCBO
  • Corrente nominale: B16
  • Protezione: sovraccarico e corto circuito
  • Protezione differenziale: F tipo
  • Resistenza a disturbi: fino a 1 kHz
  • Interruzione corrente di guasto: 10 kA
  • Serie: DS201 M
  • Conformità: direttive CE e norme EN

Descrizione del prodotto

Descrizione del produttore: The DS201 series is a 1P+N RCBO in two-modules width for the protection of end user single-phase circuits against overload and short-circuit currents; protection against the effects of sinusoidal alternating and direct pulsating earth fault currents; protection against indirect contacts and additional protection against direct contacts. The F type is covering APR features with a resistance to unwanted trippings and in addition it is able to detect high frequency currents up to 1 kHz. Specifically suitable for the protection of lines supplying single phase inverters.

Caratteristiche tecniche

tipo di tensione di alimentazione

AC

profondità di incasso

69 mm

corrente nominale

16 A

tensione nominale

240 V

caratteristica di intervento

B

tensione di isolamento nominale Ui

500 V

corrente di guasto nominale

0,03 A

tipo di corrente di guasto

F

resistenza a corrente impulsiva

3 kA

classe di limitazione energetica

3

categoria di sovratensione

3

grado di inquinamento

2

Numero moduli DIN

2

potenza dissipata

4,5 W

frequenza

Altro

grado di protezione (IP)

IP20

numero di poli protetti

1

conduttore neutro a connessione

potere di interruzione nominale secondo IEC 60947-2

15 kA

numero di poli (totale)

2

Resistenza di tensione ad impulso nominale Uimp

4 KILOVOLT

Potere di interruzione nominale in cortocircuito secondo EN 61009-1

10 kA

Caratteristiche di spegnimento

Altro

Potere di interruzione nominale secondo EN 61009

10 kA

sezione conduttore collegabile multifilare

0,75 ... 16 mm²

temperatura ambiente durante il funzionamento

-25 ... 55 °C

Serie

DS201 M

Interruttore differenziale magnetotermico DS201 M 1P+N 16A 30mA Tipo F protezione inverter
import
Registrati o accedi al tuo account e verifica disponibilità e tempi di consegna. Clicca qui.

Prodotto non rendibile
