Descrizione del prodotto

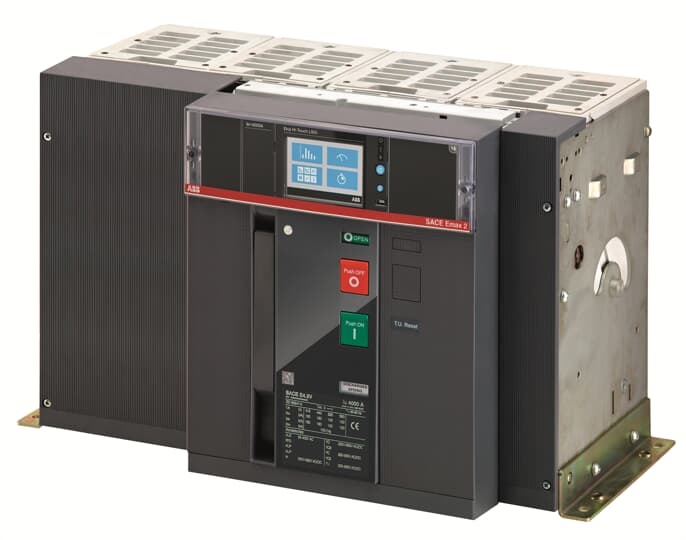

Il dispositivo è un interruttore automatico a bassa tensione della serie ABB SACE Emax 2, modello E4.2N 4000 EKIP TOUCH LSIG 4P FHR, caratterizzato da una struttura in acciaio che integra il meccanismo operativo, i poli isolati e i trasformatori di corrente per ciascuna fase. È disponibile sia in versione fissa che estraibile, con il modello estraibile composto da una parte mobile e una fissa, collegate tramite contatti di disconnessione.
L’interruttore è progettato per la protezione e l’interruzione del circuito elettrico, dotato di unità di protezione elettronica EKIP Touch con funzioni di misura, monitoraggio e protezione, e con indicazioni di stato tramite pannello frontale completo di leve per la carica delle molle di chiusura, pulsanti di apertura e chiusura, segnalazioni meccaniche e luminose dello stato dell’apparecchio e dati elettrici.
È previsto il collegamento tramite bulloni, con protezione integrata contro dispersioni a terra e tecnica di installazione da incasso a fissaggio fisso. L’interruttore è conforme alle principali normative internazionali (IEC 60947, EN 60947, UL 1066, ecc.) e direttive europee, garantendo elevati standard di sicurezza e affidabilità.
I pesi variano in base alla versione e configurazione, con il modello E4.2 in versione fissa che pesa circa 63 kg con imballo e 56 kg senza, mentre la versione estraibile si compone di parti mobili e fisse con pesi rispettivamente di circa 67 kg e 57 kg con imballo.
L’apparecchio è dotato di un sistema di racking per l’inserimento e l’estrazione sicura della parte mobile, con procedure di manovra e segnalazioni chiare per garantire operazioni in sicurezza, e può essere trasportato e immagazzinato rispettando specifiche precauzioni relative al peso e alla posizione delle molle di chiusura.
In sintesi, si tratta di un interruttore automatico modulare e avanzato, indicato per la protezione di circuiti elettrici a bassa tensione, con funzionalità di controllo integrate, elevata sicurezza operativa e conformità alle normative di settore.
Paese di produzione: Italia Descrizione del produttore: C.BREAKER SACE EMAX2 E4.2N 4000 FIXED FOUR-POLE WITH TERMINALS REAR HORIZONTAL AND SOLID-STATE RELEASE IN AC EKIP/TOUCH-LSIG R 4000 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
