Descrizione del prodotto

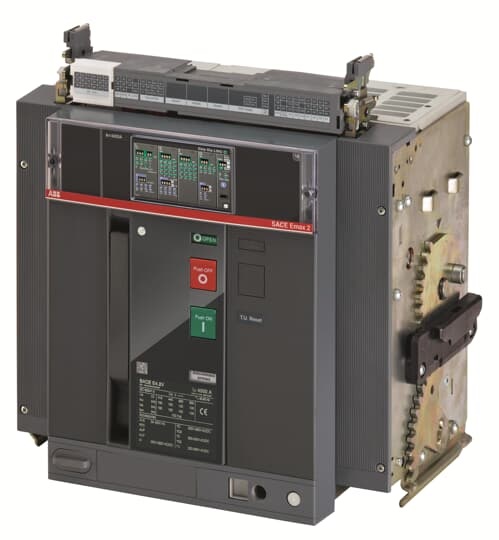

Il dispositivo rappresentato è un interruttore automatico di bassa tensione della serie SACE Emax 2, modello E4.2N 4000 EKIP DIP LSI 3P WMP, codice ABB 1SDA072542R1. Si tratta di un apparecchio da incasso con tecnica a innesto, dotato di unità di protezione elettronica Ekip Dip con interfaccia a dip-switch.
L’interruttore è progettato per la protezione e il controllo dei circuiti elettrici principali, con configurazione a 3 poli (3P) e capacità di corrente nominale fino a 4000 A. La struttura è realizzata in acciaio e comprende un meccanismo operativo, poli isolati con parti di interruzione e trasformatori di corrente integrati.
È disponibile sia in versione fissa, con morsetti propri per il collegamento alla rete, sia in versione estraibile, composta da una parte mobile e una fissa, con contatti di disconnessione montati sulla parte fissa. L’innesto tra le due parti avviene tramite contatti di disconnessione.
Il pannello frontale dell’interruttore presenta:
- una leva per la carica manuale delle molle di chiusura,
- l’unità di protezione Ekip Dip,
- indicatori di stato apertura/chiusura e carica molle,
- pulsanti di apertura e chiusura,
- segnalazione meccanica di intervento dell’unità di protezione,
- targhetta dati elettrici con tutte le caratteristiche nominali e di conformità.
L’apparecchio è conforme alle normative IEC/EN 60947, IEC 61000, UL 1066 e UL 489, nonché alle direttive europee per la bassa tensione e la compatibilità elettromagnetica. È inoltre certificato per mercati specifici come Russia (GOST) e Cina (CCC).
Il dispositivo è progettato per un’installazione sicura e affidabile, con particolare attenzione alla prevenzione di contatti accidentali con parti in tensione, e deve essere maneggiato da personale qualificato seguendo le istruzioni di sicurezza e manutenzione.
In sintesi, questo interruttore automatico abbina elevate prestazioni di protezione e affidabilità con una struttura modulare e versatile, ideale per applicazioni industriali e di distribuzione elettrica che richiedono una gestione sicura e precisa dei carichi fino a 4000 A.
Paese di produzione: Italia Descrizione del produttore: MOVING PART FOR C.BREAKER SACE EMAX2 E4.2N 4000 THREE-POLE WITH SOLID-STATE RELEASE IN AC EKIP/DIP-LSI R 4000 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
