Descrizione del prodotto

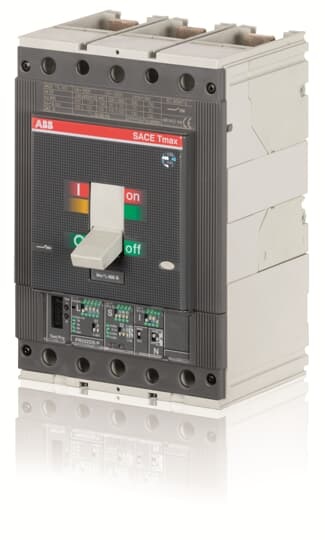

Il dispositivo è un interruttore automatico modulare ABB della serie SACE Tmax T5, modello T5N 400 PR222DS/P-LSIG IN 400 3P F, progettato per la protezione e il controllo dei circuiti elettrici con corrente nominale di 400 A e tensione nominale fino a 690 V.
Caratteristiche principali:
- Corrente nominale (In): 400 A
- Tensione nominale operativa (Ue): fino a 690 V
- Corrente di corto circuito (Icu) fino a 70 kA a 230 V e vari valori in funzione della tensione (fino a 40 kA a 690 V)
- Conforme alla norma IEC 60947-2 con isolamento a 1000 V e frequenza 50-60 Hz
- Protezione integrata contro le dispersioni a terra non presente (valore 0)
- Tipo di collegamento circuito elettrico principale tramite raccordo a bullone
- Tipologia costruttiva: apparecchio da incasso con tecnica a installazione fissa
- Connessione con cavi o barre isolate da 16 a 240 mm², con coppia di serraggio di 25 Nm
- Funzioni di comando e segnalazione integrate con indicazioni di ON, OFF e TRIPPED (scatto)
- Realizzato in Italia, parte della gamma ABB SACE Tmax T
L'interruttore è ideale per applicazioni industriali e commerciali che richiedono elevata affidabilità nella protezione contro sovraccarichi e cortocircuiti, garantendo sicurezza e continuità operativa. La presenza di accessori come SOR, UVR e AUS permette una personalizzazione e un controllo avanzato del dispositivo.
La struttura modulare e le dimensioni compatte (circa 205 mm di altezza e 139,5 mm di larghezza per la versione 3 poli) facilitano l'integrazione in quadri elettrici standard, mentre la capacità di connessione con barre o cavi isolati assicura flessibilità nell'installazione.
In sintesi, questo interruttore automatico ABB Tmax T5 da 400 A rappresenta una soluzione robusta e tecnologicamente avanzata per la gestione sicura di circuiti elettrici ad alta potenza.
Paese di produzione: Italia Descrizione del produttore: C.BREAKER TMAX T5N 400 FIXED THREE-POLE WITH FRONT TERMINALS AND SOLID-STATE RELEASE IN AC PR222DS/P-LSIG R 400
