Descrizione del prodotto

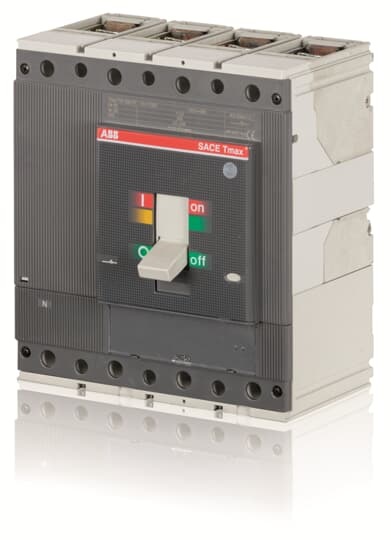

Il dispositivo SACE Tmax T5D/PV è un interruttore principale a 4 poli, progettato per applicazioni elettriche con una tensione nominale di 1100 V DC e una corrente nominale di 500 A. Questo interruttore è parte della serie SACE Tmax T di ABB, noto per l'affidabilità e la robustezza nell'ambito delle protezioni elettriche. La sua struttura consente configurazioni di cablaggio sia con jumper sia senza jumper, offrendo flessibilità nell’installazione e garantendo la sicurezza attraverso connessioni isolate e prove specifiche di tipo per la validazione dell’impianto.
Il prodotto è dotato di un meccanismo di comando manuale con chiara indicazione di stato (on, off, scattato) e può essere integrato con motori operatore per l’apertura sotto carico, utilizzando accessori specifici come SOR o UVR. Le dimensioni e le caratteristiche meccaniche, come mostrato nelle istruzioni di installazione (pagine 1-5), sono progettate per un montaggio semplice e sicuro, con terminali configurabili in modo simmetrico per garantire un corretto collegamento elettrico.
Questa soluzione è ideale per impianti fotovoltaici e altre applicazioni industriali che richiedono elevata affidabilità nella gestione e protezione dei circuiti in corrente continua. La compatibilità con diverse configurazioni di alimentazione (upper supply e lower supply) e la possibilità di utilizzo con cavi di sezione fino a 2x150 mm² ne ampliano la versatilità.
In sintesi, l’interruttore SACE Tmax T5D/PV rappresenta una scelta avanzata per la protezione elettrica nei sistemi DC, con caratteristiche tecniche e funzionali che assicurano sicurezza, efficienza e facilità di installazione.
Paese di produzione: Italia Descrizione del produttore: SWITCH-DISCONNECTOR TMAX T5D/PV 500 1100V DC FIXED FOUR-POLE WITH FRONT TERMINALS
