Descrizione del prodotto

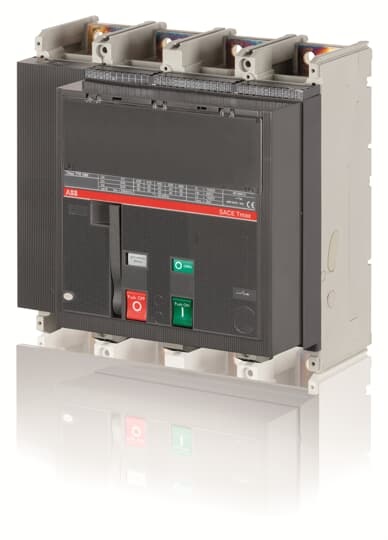

Il dispositivo ABB SACE Tmax T7D/PV M è un interruttore modulare progettato per applicazioni elettriche ad alta potenza, con una tensione nominale fino a 1100V DC. La versione T7D/PV 1600 4P offre una capacità di corrente fino a 1600A, con configurazioni a 4 poli, ideale per la protezione e l'interruzione di circuiti in impianti industriali e fotovoltaici.
Questo interruttore è dotato di una maniglia ergonomica per la manovra manuale, con indicazioni chiare di stato (aperto/chiuso) tramite pulsanti di colore verde e rosso. La struttura prevede la possibilità di montaggio con o senza mostrina (flangia), adattandosi a diverse configurazioni di installazione. I terminali sono progettati per accogliere cavi con sezione fino a 4x240 mm², garantendo una connessione sicura e affidabile.
La serie Tmax T7D/PV si distingue per la robustezza e l'affidabilità, con molle di chiusura cariche che assicurano una chiusura rapida e precisa dell'interruttore. Il dispositivo non prevede prove dielettriche tra i terminali 1 e 2, come indicato nelle istruzioni tecniche. La configurazione può essere personalizzata con jumper per diverse soluzioni di alimentazione superiore e inferiore, fino a 1500V, con attenzione alla simmetria delle configurazioni terminali per garantire la massima sicurezza operativa.
Le dimensioni e i dettagli meccanici, come la coppia di serraggio indicata (1,2 Nm e 2,5 Nm per alcune parti), sono progettati per facilitare l'installazione e la manutenzione. La compatibilità con conduttori in rame e alluminio (FC Cu Al) e la disponibilità di accessori per il montaggio completano le caratteristiche tecniche di questo interruttore, rendendolo una soluzione affidabile e performante per la gestione delle reti elettriche in ambito industriale e fotovoltaico.
Paese di produzione: Italia Descrizione del produttore: SWITCH-DISCONNECTOR TMAX T7D/PV 1600 1100V DC FIXED FOUR-POLE WITH FRONT TERMINALS AND STORED ENERGY OPERATING MECHANISM
