Descrizione del prodotto

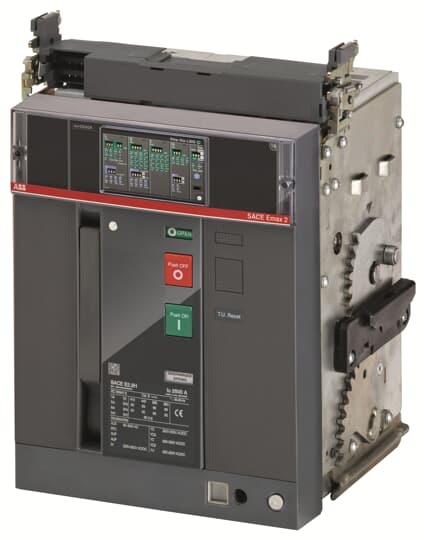

Il prodotto AB1SDA072412R1 è un interruttore automatico a bassa tensione della serie SACE Emax 2 di ABB, modello E2.2N 2500 EKIP DIP LSI 3P WMP. Si tratta di un apparecchio da incasso con tecnica a innesto e connessione attraverso parte del telaio separata.
Questo interruttore automatico è caratterizzato da una struttura in acciaio che ospita il meccanismo operativo, le singole colonne di interruzione isolate e i trasformatori di corrente per ogni fase. È disponibile sia in versione fissa, con terminali propri per il collegamento al circuito di alimentazione, sia in versione estraibile, composta da una parte mobile e una parte fissa per il collegamento elettrico tramite contatti di disconnessione.
Il pannello frontale dell’interruttore presenta un dispositivo elettronico di protezione Ekip Dip dotato di interfaccia a dip-switch, pulsanti di apertura e chiusura, indicatori di stato (aperto/chiuso e carica molle), e leva per la carica manuale delle molle di chiusura. Le caratteristiche elettriche sono chiaramente riportate sulla targhetta dati, che indica corrente nominale, categoria d’uso, capacità di interruzione e tensioni nominali, conformi alle normative IEC e UL.
L’interruttore è progettato per operare in condizioni di sicurezza, con attenzione ai rischi elettrici, e deve essere maneggiato e installato da personale qualificato. Il sistema di protezione integrato assicura l’interruzione tempestiva in caso di condizioni di guasto, garantendo affidabilità e sicurezza nell’impianto elettrico.
In sintesi, questo interruttore automatico da incasso con tecnica a innesto è ideale per applicazioni industriali e civili che richiedono protezione avanzata, facilità di installazione e manutenzione, e conformità alle principali normative internazionali di sicurezza e compatibilità elettromagnetica.
Paese di produzione: Italia Descrizione del produttore: MOVING PART FOR C.BREAKER SACE EMAX2 E2.2N 2500 THREE-POLE WITH SOLID-STATE RELEASE IN AC EKIP/DIP-LSI R 2500 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
