Prodotti /

Cod. Rexel
TEXCSDMC59010
Cod. Produttore
XCSDMC59010
Cod. EAN
3389110971767

Informazioni di prodotto

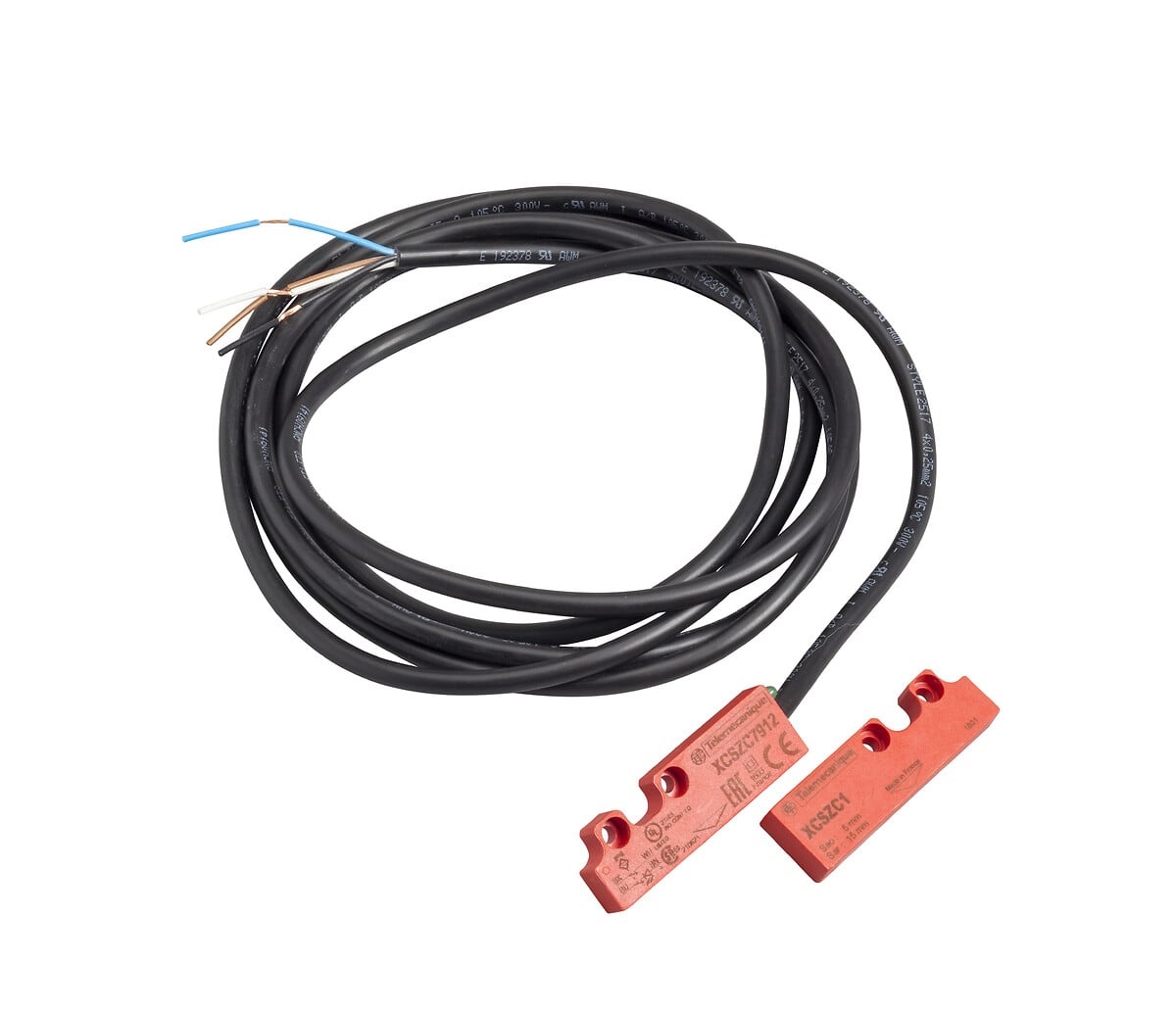

Int. magn. codificato XCSDMC - Plastica - 1 NC + 1 NO, NC scalato - Cavo 10 m

Documentazione tecnica

Il prodotto fa parte della gamma XCS, finecorsa di sicurezza. Il sensore magnetico codificato è un sensore elettrico che crea o rompe il contatto in presenza di un campo magnetico. Presenta contatti sfalsati, 1 contatti normalmente chiuso + 1 normalmente aperto. È un sensore con una corrente nominale di funzionamento di 100mA, tensione nominale di funzionamento di 24V DC, una capacità di commutazione da 0,1 a 100mA e tensione di commutazione massima di 100VDC. È progettato per l'esercizio in ambienti pericolosi. È dotato di un precablato da 10m (4 x 0,25mm²) per il collegamento elettrico. Supporta l'avvicinamento laterale in 3 direzioni. Garantisce una lunga durata elettrica di circa 1,2 milioni di cicli di funzionamento. Il prodotto è classificato IP66 e IP67. L'involucro è in termoplastica PBT. Dimensioni: 16 mm (larghezza) x 7 mm (profondità) x 51 mm (altezza); peso 0,101 kg. Per quanto riguarda la sicurezza, è destinato a tutte le macchine pericolose in tutti i settori. Ad esempio: confezionamento, movimentazione, robotica, macchine utensili, presse e settore automobilistico. Il prodotto è certificato BG, CSA, UL. È conforme alle norme CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60204-1, EN/ISO 12100, ISO 14119 e UL 508. Il sensore magnetico codificato offre protezione agli operatori interrompendo la macchina quando l'attuatore collegato alla protezione della macchina viene rimosso dalla testa del sensore. I sensori di sicurezza per la protezione degli operatori, mediante il controllo dell'apertura e dell'interblocco sicuri di protezioni e coperture nelle installazioni.

esecuzione dell’uscita di commutazione

contatto relè

livello di performance secondo EN ISO 13849-1

livello e

tipo di azionamento

magnete

distanza di commutazione OFF sicura

15 mm

grado di protezione (IP)

IP67K

condizione meccanica di montaggio per sensore

non a filo

lunghezza del sensore

7 mm

temperatura ambiente

-25 °C

corrente d’uscita min.

100 mA

categoria secondo EN 954-1

1

altezza del sensore

51 mm

riconoscimento di corto circuito/trasversale possibile

max. corrente d’uscita nell’uscita sicura

100 mA

forma della scatola

blocco

esecuzione del collegamento elettrico

cavo radiale

adatto per funzioni di sicurezza

materiale della scatola

plastica

distanza di commutazione ON sicura

5 mm

SIL secondo IEC 61508

3

tensione di alimentazione nominale per DC

24 V

larghezza del sensore

16 mm

tipo di tensione

AC/DC

distanza di commutazione

15 mm

Serie

Preventa__XCS
