Prodotti /

Cod. Rexel
TEXCSDMP701L01M
Cod. Produttore
XCSDMP701L01M12
Cod. EAN
3389119012331

Informazioni di prodotto

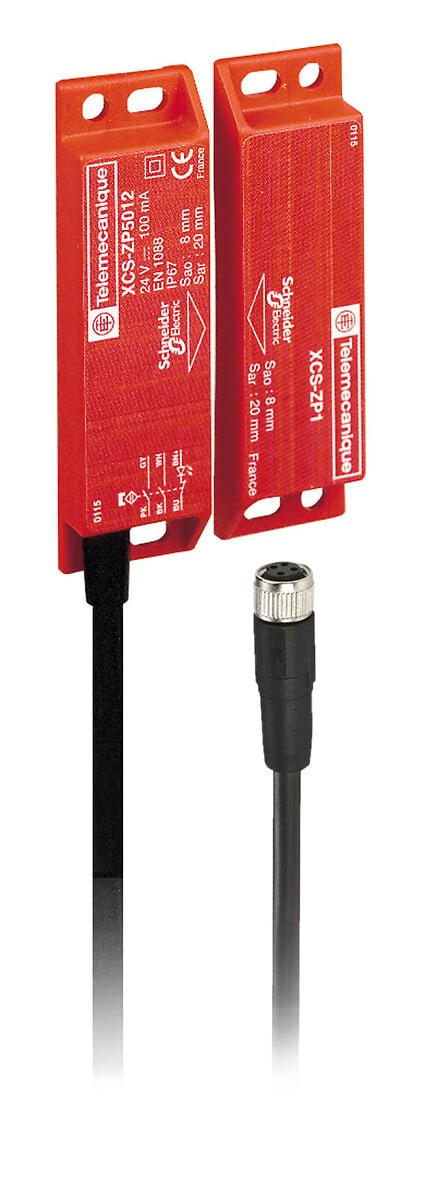

Int. magn. codificato XCSDMP - Plastica - 1NC +2NO, NC scalato - Conn. M12

Documentazione tecnica

Il selettore di sicurezza magnetico XCSDMP è progettato come selettore di interblocco di sicurezza per il monitoraggio della porta di protezione o degli involucri di protezione e il rilevamento della posizione su macchine con bassa inerzia. Presenta 1 contatti sfalsati normalmente aperti e 2 normalmente chiusi in presenza di un magnete + un LED. Ha un design rettangolare con un collegamento del cavo PVC di 15 centimetri, che consente un'installazione flessibile. Dati relativi all'affidabilità B10D: 50 000 000. Il grado di protezione IP67 lo rende ideale per l'uso gravoso in condizioni estreme. È inoltre conforme alle norme EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14. Se associato e correttamente collegato a un'unità di controllo di sicurezza appropriata, è conforme alla categoria 4, livello di prestazione PL e, SIL 3 come illustrato da EN/ISO 13849-1, EN/IEC 61508.

esecuzione dell’uscita di commutazione

contatto relè

livello di performance secondo EN ISO 13849-1

livello e

tipo di azionamento

magnete

distanza di commutazione OFF sicura

20 mm

grado di protezione (IP)

IP67K

condizione meccanica di montaggio per sensore

non a filo

lunghezza del sensore

13 mm

temperatura ambiente

-25 °C

corrente d’uscita min.

100 mA

categoria secondo EN 954-1

1

altezza del sensore

88 mm

riconoscimento di corto circuito/trasversale possibile

max. corrente d’uscita nell’uscita sicura

100 mA

forma della scatola

blocco

esecuzione del collegamento elettrico

connettore M12

adatto per funzioni di sicurezza

materiale della scatola

plastica

distanza di commutazione ON sicura

8 mm

SIL secondo IEC 61508

3

tensione di alimentazione nominale per DC

24 V

larghezza del sensore

25 mm

tipo di tensione

AC/DC

distanza di commutazione

20 mm

Serie

Preventa__XCS
