Informazioni di prodotto

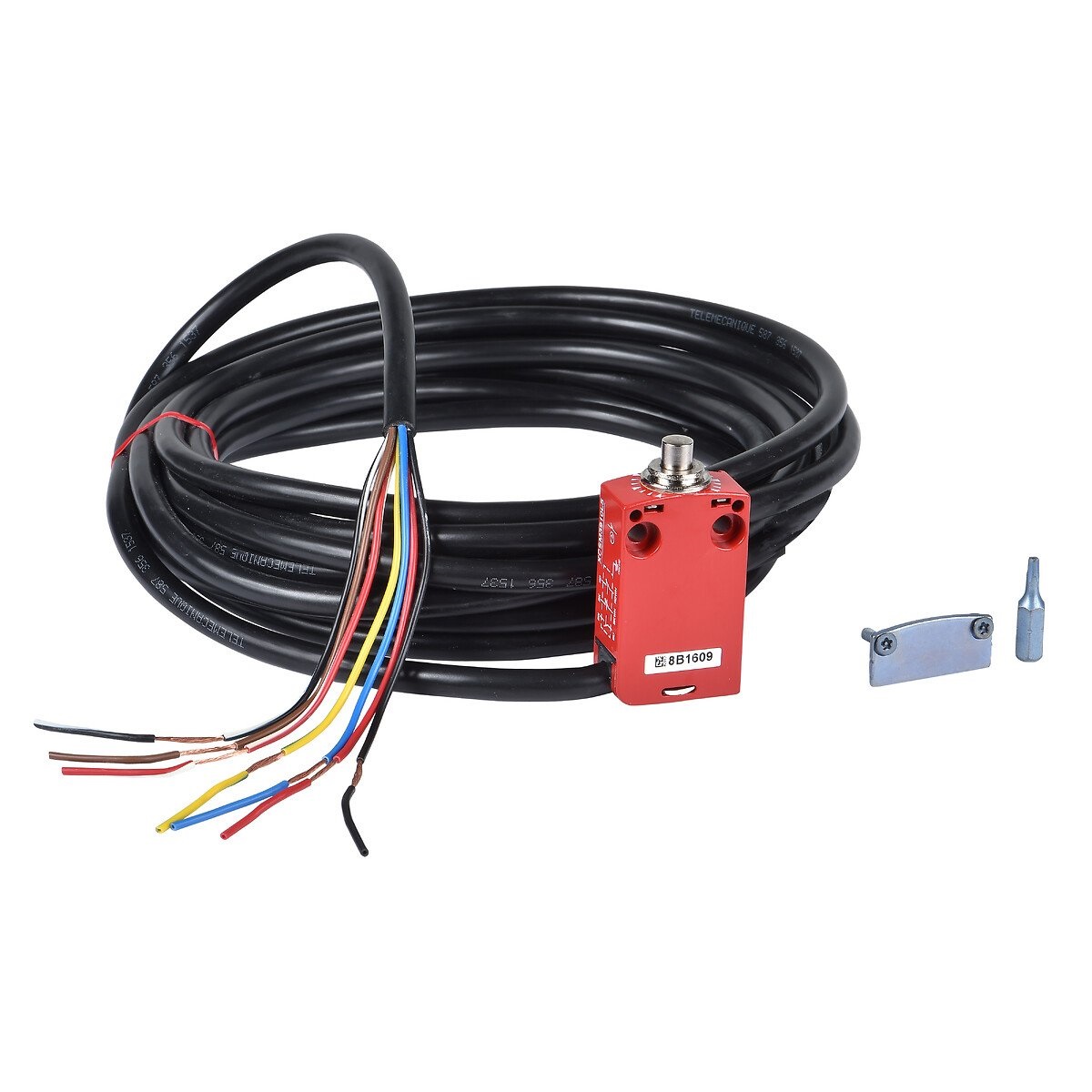

Finecorsa sic. XCSM - Metallo - pulsante rotella - 2 NC + 1 NO - Cavo 5 m

Documentazione tecnica

Il prodotto fa parte della gamma XCS, un'offerta di selettori di sicurezza. Il finecorsa è un dispositivo che converte un movimento meccanico in un segnale elettrico di controllo. Presenta 2 contatti a scatto normalmente chiusi + 1 normalmente aperti; contatto normalmente chiuso con manovra positiva di apertura. È un selettore con una corrente nominale di funzionamento di 1,5A a 240V AC, 0,1 a 250V DC. È dotato di un precablato da 5m (7 x 0,5mm²) per il collegamento elettrico. Supporta una velocità di azionamento minima di 0,01m/min e una velocità di azionamento massima di 0,5m/s. Offre una lunga durata meccanica di circa 10 milioni di cicli di funzionamento. È un prodotto classificato IP66, IP67, IP68. Il finecorsa con testa a pistone ha un corpo di tipo fisso in Zamak. Dimensioni: 30 mm (larghezza) x 16 mm (profondità) x 70 mm (altezza); peso 0,17 kg. Per quanto riguarda la sicurezza, è destinato a tutte le macchine pericolose in tutti i settori. Ad esempio: confezionamento, movimentazione, robotica, macchine utensili, presse e settore automobilistico. Il prodotto è certificato CUL, CSA e UL. È conforme alle norme CSA C22.2 No 14, EN/IEC 60204-1, EN/IEC 60947-5-1, EN 1088 e UL 508. Offre protezione agli operatori bloccando la macchina quando l'attuatore collegato alla protezione della macchina viene rimosso dalla testa del selettore. I sensori di sicurezza per la protezione degli operatori, mediante il controllo dell'apertura e dell'interblocco sicuri di protezioni e coperture nelle installazioni.

tensione di alimentazione pilota nominale Us attuatore a solenoide per DC

250 V

lunghezza del sensore

16 mm

numero di contatti di chiusura

1

forza di chiusura

7 N

corrente d’esercizio nominale Ie per DC-13, 230 V

0.1 A

altezza del sensore

70 mm

esecuzione del collegamento elettrico

con cavo preconfezionato

numero di contatti di riposo

2

adatto per funzioni di sicurezza

materiale della scatola

metallo

tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 50 Hz

240 V

tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 60 Hz

240 V

larghezza del sensore

30 mm

corrente d’esercizio nominale Ie per AC-15, 230 V

1.5 A

temperatura ambiente durante il funzionamento

-25 °C
