Prodotti / Distribuzione elettrica /

Cod. Rexel
TEXCKM3915H29EX
Cod. Produttore
XCKM3915H29EX
Cod. EAN
3389118027664

Informazioni di prodotto

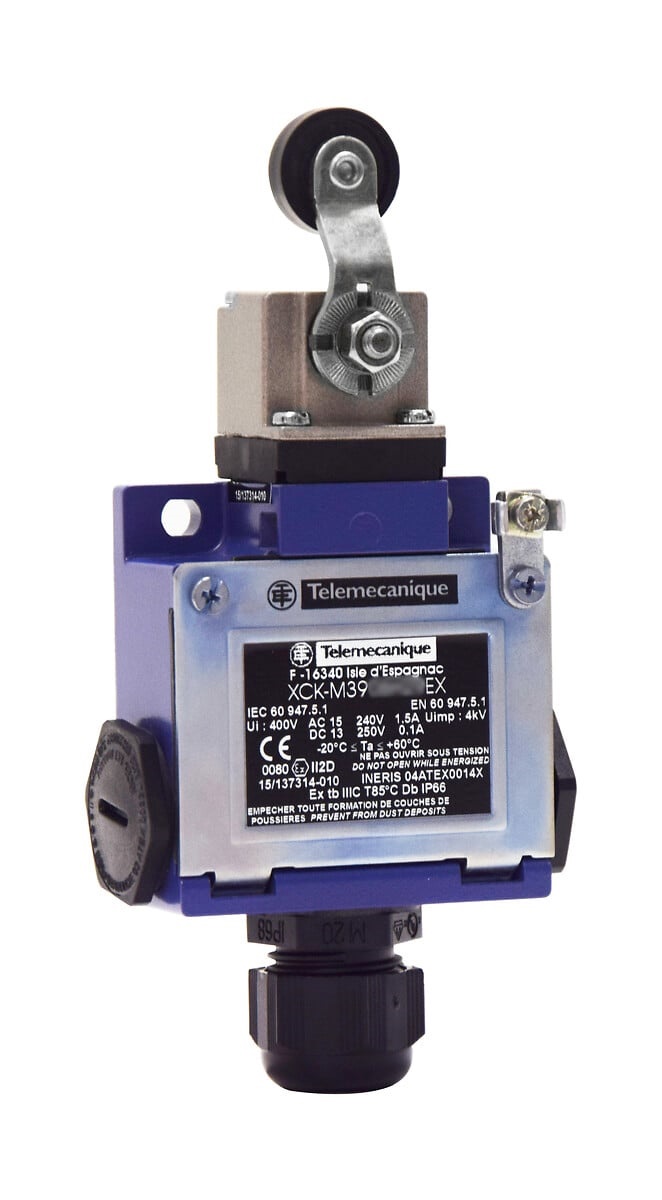

finecorsa XCK-M - leva rotella - 2 NC + 1 NA - ATEX

Documentazione tecnica

Il prodotto fa parte della gamma Standard ATEX D, un'offerta di finecorsa per atmosfere esplosive. Il finecorsa è un dispositivo che converte un movimento meccanico in un segnale elettrico di controllo. Presenta contatti a scatto, 2 contatto normalmente chiuso + 1 contatto normalmente aperto, con manovra positiva di apertura. È un finecorsa con una corrente termica convenzionale in involucro di 6A e una tensione di isolamento nominale di 300V. È dotato di morsetti a vite per il collegamento elettrico. Il prodotto è classificato IP66 e IP67. È dotato di una leva a rullo con ritorno a molla, azionamento del sensore tramite 30° camma e supporta l'avvicinamento laterale, 2 direzioni. Ha una durata meccanica di circa 20 milioni di cicli di funzionamento e una durata elettrica di 5 milioni di cicli. Il finecorsa con testa girevole è in Zamak. Dimensioni: 63 mm (larghezza) x 30 mm (profondità) x 64 mm (altezza). È stato progettato per applicazioni certificate di installazione di polvere pericolosa esplosiva. Il prodotto è certificato INERIS 04ATEX0014X e IEC-Ex INE 17.0020x. È conforme alle norme EN/IEC 60079-31 e EN/IEC 60079-0.

funzione di commutazione

organo di comando a scatto rapido

materiale della scatola

metallo

forma della scatola

blocco

esecuzione dell’elemento di azionamento

leva a rotella

corrente d’esercizio nominale Ie per AC-15, 230 V

1.5 A

corrente d’esercizio nominale Ie per DC-13, 230 V

0.1 A

apertura forzata

larghezza del sensore

63 mm

altezza del sensore

64 mm

lunghezza del sensore

30 mm

temperatura ambiente durante il funzionamento

-20 °C 60 °C

numero di contatti di riposo

2

numero di contatti di chiusura

1
