Prodotti /

Cod. Rexel
TE9007TUB4M12
Cod. Produttore
9007TUB4M12
Cod. EAN
0785901000235

Informazioni di prodotto

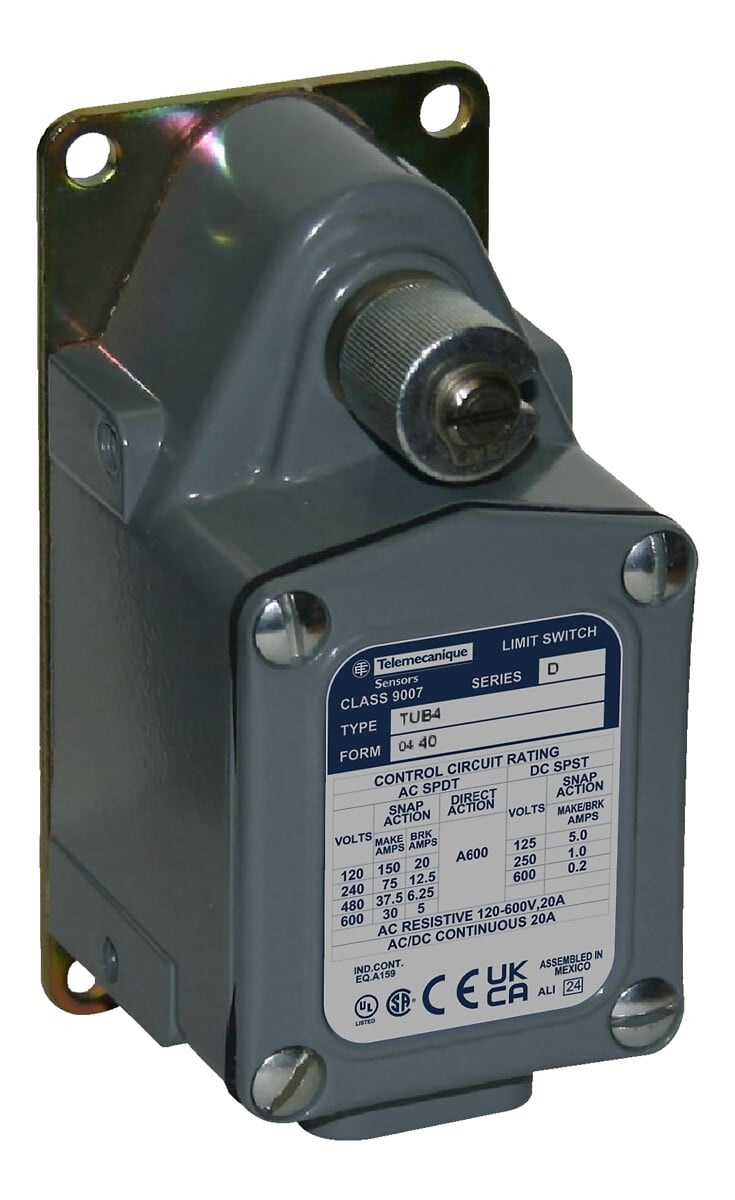

Finecorsa - T - Appl. grav. - = 600 V - 20 A - Momentaneo

Documentazione tecnica

Il prodotto fa parte della gamma di finecorsa Nema, un'offerta di finecorsa in metallo per l'uso gravoso. Il finecorsa è un dispositivo che converte un movimento meccanico in un segnale elettrico di controllo. Presenta contatti a scatto, 1 normalmente chiusi + 1 normalmente aperti, SPDT-DB (singolo polo doppio contatto, doppia interruzione), formato Z. Il meccanismo di ritorno a molla senza leva operativa supporta un avvicinamento laterale e l'azionamento del selettore in senso orario e antiorario, a sinistra o a destra. È dotato di morsetti a vite per il collegamento elettrico e 1 passacavo per Pg 13,5. L'angolo di sgancio è 6° e l'angolo di spostamento massimo è 89°. È un selettore di sicurezza con una corrente di funzionamento nominale di 600V AC a 5A, 120V AC a 20A, 600V DC a 0,2A, 120V DC a 5A e corrente termica convenzionale in involucro di 20A. È un prodotto IP67 e NEMA 1/2/4/12/13. Il finecorsa NEMA ha un corpo fisso in metallo. Dimensioni: 57,15mm (larghezza) x 61,98mm (profondità) x 118,36mm (altezza); peso 1,13kg. È adatto all'uso in laminatoi e fonderie, ghisa e acciaio, cemento e vetro. Viene utilizzato anche per la movimentazione dei materiali, il trasporto, le caroselli e applicazioni automatiche di stoccaggio/recupero. Il prodotto è certificato UL e CSA. È conforme alle norme UL 508, NEMA a600, IEC 609470-1 e C22-2-14. Il selettore Mill è adatto per applicazioni gravose, sequenze convertibili e alloggiamento da 59mm. Forze di funzionamento e di ripristino prolungate e contatti per l'uso gravoso che interrompono 20A AC/DC. In conformità con gli standard statunitensi e internazionali, i finecorsa della serie 9007 sono in grado di resistere all'impatto dell'industria pesante. Si tratta di una gamma completa di selettori finecorsa accoppiati e affidabili, costruiti con una qualità senza precedenti.

corrente d’esercizio nominale Ie per AC-15, 125 V

20 A

lunghezza del sensore

61.9 mm

corrente d’esercizio nominale Ie per DC-13, 230 V

1 A

altezza del sensore

118.364 mm

forma della scatola

blocco

esecuzione del collegamento elettrico

inserimento cavo PG

materiale della scatola

metallo

larghezza del sensore

57.15 mm

corrente d’esercizio nominale Ie per AC-15, 230 V

12.5 A

corrente d’esercizio nominale Ie per DC-13, 125 V

5 A

temperatura ambiente durante il funzionamento

-23 °C

funzione di commutazione

organo di comando a scatto rapido

Serie

Nema_Limit_Switches
