Descrizione del prodotto

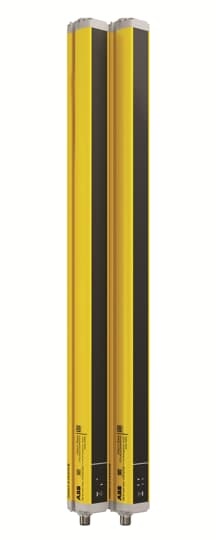

Le barriere fotoelettriche di sicurezza Orion1 Base sono dispositivi attivi optoelettronici di tipo 4 progettati per la protezione delle aree di lavoro potenzialmente pericolose in presenza di macchine, robot e sistemi automatici. Costituite da un trasmettitore e un ricevitore alloggiati in robusti profili in alluminio, emettono e rilevano fasci infrarossi che, se interrotti da un oggetto opaco, attivano l'uscita di sicurezza (OSSD) spegnendo il controllo macchina per prevenire incidenti.
Questi dispositivi sono realizzati secondo standard di sicurezza intrinseca di tipo 4 e sono dotati di microprocessori che gestiscono e monitorano i fasci luminosi, fornendo informazioni sullo stato tramite LED diagnostici. La sincronizzazione tra trasmettitore e ricevitore avviene otticamente, senza necessità di collegamenti elettrici tra le due unità. Il collegamento elettrico esterno è garantito da connettori M12 posizionati nella parte inferiore dei profili.
La risoluzione del dispositivo, ossia la dimensione minima dell'oggetto rilevabile, può essere di 14 mm per la protezione delle dita o 30 mm per la protezione della mano, a seconda del modello. L'altezza protetta varia da 150 mm fino a 1800 mm, a seconda della versione scelta, partendo dalla linea bianca incisa sul vetro frontale. La distanza minima di installazione dal pericolo è calcolata secondo la normativa EN ISO 13855, tenendo conto dei tempi di risposta del dispositivo e della macchina.
Le barriere Orion1 Base sono progettate per un'installazione sicura e affidabile, con indicazioni precise per il posizionamento, l'allineamento e la protezione contro interferenze da superfici riflettenti o dispositivi adiacenti. Sono inoltre disponibili accessori come specchi deviatori per controllare zone di pericolo con accessi multipli.
Queste barriere rappresentano una soluzione robusta e tecnologicamente avanzata per la protezione di macchinari industriali, garantendo elevati standard di sicurezza e facilità di integrazione nei sistemi di controllo esistenti.
Paese di produzione: Ungheria Descrizione del produttore: Orion1 Base Light Curtain, Transmitter + Receiver, Resolution=30mm (hand), Protected height=900mm, Range=0.2-19m, Type 4.
Orion1 Base is an easy to use light curtain with compact dimensions and two resolutions for detection of fingers and hands. Light curtains are usually used closed to the hazardous zone when repeated access to the machine is necessary, for example manually serviced machines. Light curtains can also be used to limit work zones inside the hazardous area and be mounted horizontally for area protection.
