Cod. Rexel
WD1971570000
Cod. Produttore
1971570000
Cod. EAN
4032248680504

Informazioni di prodotto

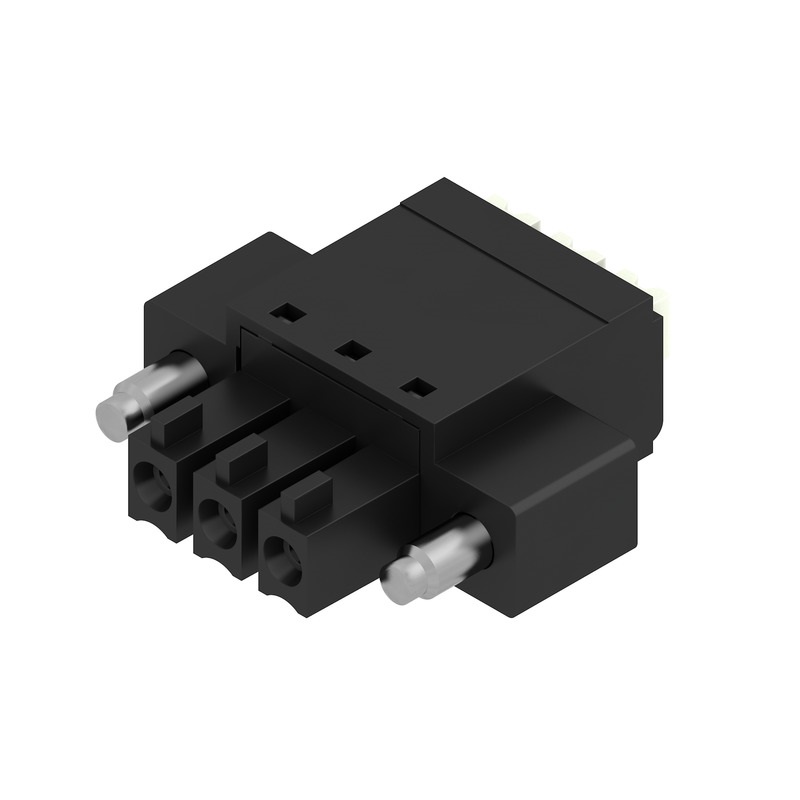

BCF 3.81/03/180F SN BK BX

Documentazione tecnica

Connettore elettrico a innesto a 3 poli, progettato per garantire un collegamento affidabile e sicuro. Realizzato con materiali di alta qualità, assicura una connessione stabile grazie all’esecuzione specifica del contatto e all’angolo ottimizzato per il collegamento del conduttore. Ideale per applicazioni nel settore elettrico che richiedono precisione e resistenza, questo componente si distingue per la sua robustezza e facilità di installazione. Il design compatto e funzionale lo rende adatto a diverse configurazioni di impianto, assicurando prestazioni costanti nel tempo. Descrizione del produttore: Collegamento innestabile al circuito stampato con tecnologia di collegamento innovativa per una gestione sicura e intuitiva.

tipo di connessione

Connettore flessibile per circuiti stampati

colore del corpo

Nero

tensione nominale

160 V

numero di poli

3

esecuzione del contatto

Presa

Materiale del corpo

Plastica

rivestimento scatola

Non rivestito

classe di infiammabilità del materiale isolante secondo UL 94

V0

tensione impulsiva nominale

2,5 KILOVOLT

esecuzione del collegamento elettrico

Connessione a spine

materiale del rivestimento di contatto

Stagno

categoria di sovratensione

III

grado di inquinamento

2

tipo di cavo collegabile

Cavo a sezione circolare

dimensione modulare dei collegamenti

3,81 mm

numero di serie di contatti a innesto

1

dimensione modulare dei contatti

3,81 mm

materiale del corpo isolante

Poliammide

materiale del contatto

Rame

angolo contatto/collegamento del conduttore

180° (orizzontale)

corrente nominale In

17,5 A

Temperatura d'esercizio

-50 ... 120 °C

sezione conduttore collegabile unifilare

0,14 ... 1,5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 1,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,14 ... 1,5 mm²

Serie

OMNIMATE Signal / Serie BC SC 3 81

Produttore

Connettore elettrico innestabile 3 poli 3.81mm nero per circuito stampato settore elettrico
