WEIDMULLER | Vendita catalogo online - connettori e morsetti
Cod. Rexel
WD1277860000
Cod. Produttore
1277860000
Cod. EAN
4050118067736

Informazioni di prodotto

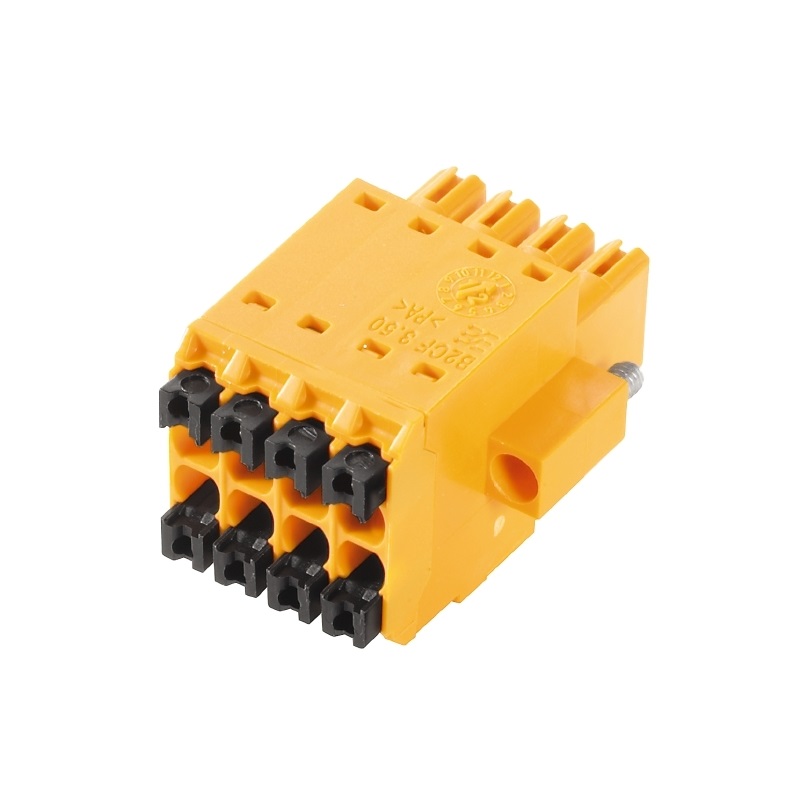

B2CF 3.50/04/180F SN BK BX

Documentazione tecnica

Connettore elettrico a 4 poli progettato per garantire una connessione affidabile e stabile. Caratterizzato da un esecuzione del contatto specifica e un angolo di collegamento ottimizzato per facilitare l’installazione del conduttore. Ideale per applicazioni che richiedono precisione e sicurezza nel segnale elettrico, offre un sistema di innesto con una serie di contatti progettata per assicurare durata e prestazioni elevate. La struttura compatta e il design funzionale lo rendono adatto a molteplici utilizzi nell’ambito dei materiali elettrici. Descrizione del produttore: Collegamento innestabile al circuito stampato con tecnologia di collegamento innovativa per una gestione sicura e intuitiva.

tipo di connessione

Connettore flessibile per circuiti stampati

colore del corpo

Nero

tensione nominale

160 V

numero di poli

4

esecuzione del contatto

Presa

Materiale del corpo

Plastica

rivestimento scatola

Non rivestito

classe di infiammabilità del materiale isolante secondo UL 94

V0

tensione impulsiva nominale

2,5 KILOVOLT

esecuzione del collegamento elettrico

Connessione a spine

materiale del rivestimento di contatto

Stagno

categoria di sovratensione

III

grado di inquinamento

2

tipo di cavo collegabile

Cavo a sezione circolare

dimensione modulare dei collegamenti

3,5 mm

numero di serie di contatti a innesto

1

dimensione modulare dei contatti

3,5 mm

materiale del corpo isolante

Poliammide

materiale del contatto

Rame

angolo contatto/collegamento del conduttore

180° (orizzontale)

corrente nominale In

12 A

Temperatura d'esercizio

-50 ... 120 °C

sezione conduttore collegabile unifilare

0,14 ... 1,5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,14 ... 1,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,14 ... 1,5 mm²

Serie

OMNIMATE Signal / Serie B2C S2C 3 50 / 2 file

Produttore

Connettore elettrico 4 poli innestabile 3.50mm angolo 180° per circuito stampato sicurezza e affidabilità
