Descrizione del prodotto

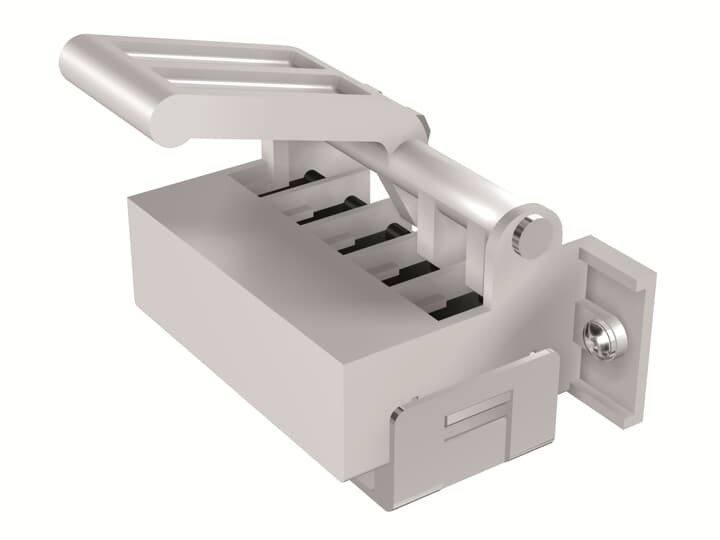

Il componente AB1SDA080373R1 è un accessorio per interruttori SACE Emax 2, specificamente un raccordo a molla con 5 contatti di commutazione, progettato per operare a 400VAC. Questo accessorio non prevede portalampada e non ha commutatori di segnale né contatti normalmente chiusi o aperti. La connessione elettrica è realizzata tramite un sistema a molla che garantisce un collegamento sicuro e affidabile.
Il dispositivo è studiato per il montaggio in configurazioni che supportano diversi tipi di tensione e posizionamenti (es. sinistra 2I/1T/2E a 400Vac). Le caratteristiche tecniche includono un fissaggio con viti M4x6 e dimensioni di contatto 4.2x9.5 mm, come indicato nelle istruzioni di montaggio e nelle tabelle presenti nel manuale tecnico (pagina 1 del documento).
L’accessorio consente il collegamento e la segnalazione di stato tramite contatti di segnalazione inserito/test/estratto (AUP - E2.2-A; E4.2-A; E6.2-A), utili per il monitoraggio e il controllo dell’interruttore. Il cablaggio è facilitato dall’estrazione del fascio cavi e dalla possibilità di utilizzare conduttori con sezione compresa tra 0,08 mm² e 1,5 mm² (28-16 AWG), con una coppia di serraggio consigliata di 2,5 Nm.
Questo accessorio rappresenta una soluzione affidabile e funzionale per integrare segnali di stato negli impianti elettrici industriali, migliorando la sicurezza e la gestione operativa degli interruttori di potenza ABB.
Paese di produzione: Italia Descrizione del produttore: 5 POSITION CONTACTS C.BREAKERS V 400V AC E2.2...E6.2 UL
